Indikátor teploty presného navíjania

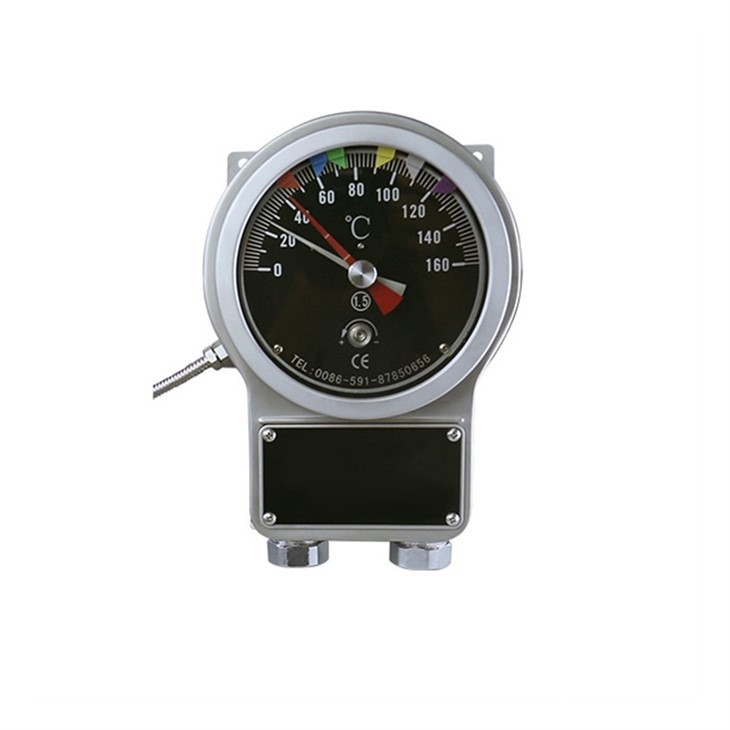

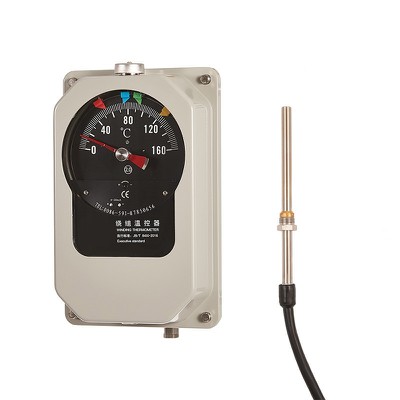

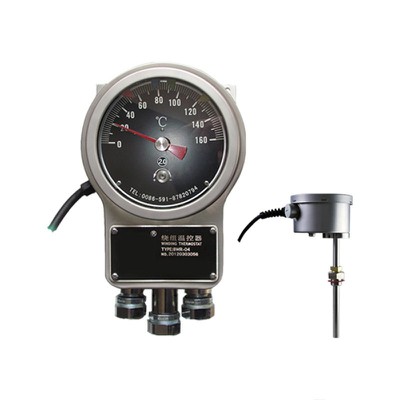

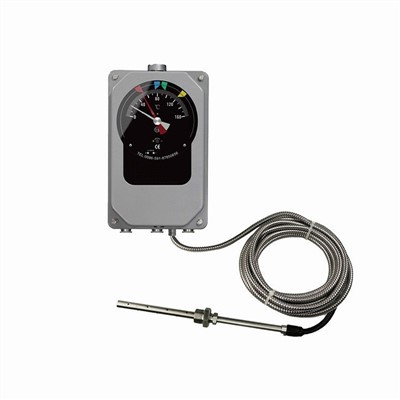

Používame kľúčovú technológiu, vďaka ktorej sú najskrytejšie riziká vo vnútri transformátora jasne viditeľné. Tradičné metódy merajú iba teplotu oleja, pričom skutočné nebezpečenstvo často vzniká na nedostupných horúcich miestach vinutia. Aby sme to vyriešili, inovatívne používame analógovú monitorovaciu technológiu založenú na "bimetalickej páske + prúdovej väzbe CT." To umožňuje, aby sa vykurovacie teleso v ovládači menilo v reálnom-čase podľa záťažového prúdu transformátora, čím sa presne simuluje teplota v najteplejšom bode vinutia. To znamená, že môžete nielen intuitívne odčítať aktuálnu teplotu z výrazného 4-palcového ciferníka, ale aj sledovať historické vrcholy pomocou resetovateľného ukazovateľa. Prinášame zásadný skok v presnosti monitorovania, čím vám umožňujeme proaktívne chrániť životnosť izolácie transformátora a udržiavať prevádzkovú bezpečnosť pevne pod kontrolou.

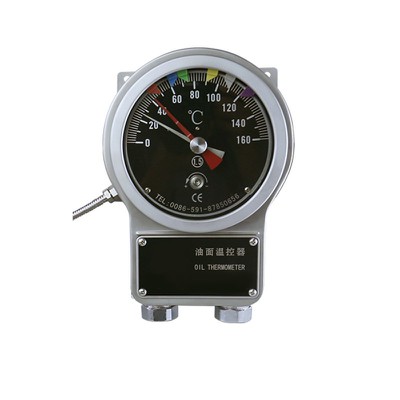

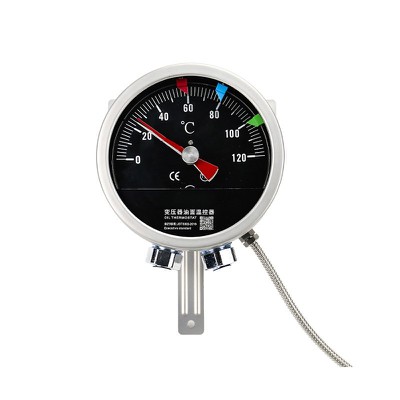

Presné pochopenie celkového tepelného stavu transformátora je rozhodujúce pre prevenciu porúch. Náš navrhnutý indikátor teploty oleja (OTI) preto umiestňuje sondu snímača odolnú voči oleju, -korózii-, odolnú voči vysokej{3}}teplote- priamo do komory transformátorového oleja. Pomocou plne utesneného systému expanzie kvapaliny spoľahlivo zachytáva kľúčové údaje o najvyššej-teplote oleja v reálnom-čase. To vám poskytuje najpriamejšie "oči" na tepelný stav transformátora, čo vám zaisťuje nepretržité a stabilné monitorovanie teploty v akomkoľvek komplexnom prevádzkovom scenári. To vytvára pevný a spoľahlivý základ pre implementáciu presnej ochrany a informovaných rozhodnutí o údržbe.

Jadrom produktu je schopnosť inteligentného riadenia. Integruje-veľmi presné mikro-prepínače, aktuálnu konverznú jednotku a vzdialené rozhrania. Na základe údajov o teplote vinutia a oleja v reálnom čase- dokáže automaticky a presne spustiť/zastaviť chladiace systémy alebo spustiť alarmy. Tým sa dosiahne zásadný skok od pasívneho monitorovania k aktívnej regulácii. Navyše, prostredníctvom štandardného výstupného signálu 4-20 mA sa dáta bez problémov integrujú do vašich PLC, DCS alebo platforiem vzdialeného monitorovania. To, čo sme pre vás vytvorili, je riešenie, ktoré kombinuje lokálnu automatickú ochranu so vzdialeným centralizovaným riadením, čím výrazne zvyšuje prevádzkovú spoľahlivosť transformátora a efektivitu riadenia, vďaka čomu sa inteligentná údržba stáva praktickou realitou.

Keď sa zmení zaťaženie transformátora, Precimeasure Winding Temperature Indicator najprv predpovedá trendy nárastu teploty vinutia prostredníctvom zmeny prúdu CT, čím spustí včasné varovania. Ak teploty naďalej rastú, modul teploty oleja súčasne deteguje nadmernú hornú-teplotu oleja a vyzve systém, aby okamžite spustil postupnú stratégiu chladenia (energeticky-úsporná prevádzka pri malom zaťažení, nútené chladenie pri veľkom zaťažení). Akonáhle teploty klesnú späť na bezpečné prahové hodnoty, chladiace zariadenie sa automaticky vypne. Tým sa dosiahne plne automatizované riadenie procesu „predikcie-ochrany-úspory energie“.

Vieme, že tradičné riešenia monitorujúce iba teplotu oleja majú varovný slepý uhol. Naše riešenie preto inovatívne poskytuje duálne, presné monitorovanie „horúceho miesta vinutia-a „teploty oleja“. To vám umožňuje súčasne sledovať teplotu oleja, ktorá odráža celkový stav chladenia, a priamo vidieť teplotu na najteplejšom mieste vinutia, čo určuje životnosť izolácie. Inteligentnou analýzou údajov z týchto dvoch kritických dimenzií dokáže systém rozlíšiť medzi „lokálnym prehriatím z náhlej zmeny záťaže“ a „celkovým nárastom teploty v dôsledku zlyhania chladenia“, čím sa zásadne vyhne chybným úsudkom a zmeškaným alarmom, ktoré sú súčasťou monitorovania jedného-bodu. To pre vás vytvára proaktívnejší a spoľahlivejší systém bezpečnostnej ochrany, pozdvihuje identifikáciu nebezpečenstva na novú úroveň a zabezpečuje, že prevádzkové riziká transformátora sú vždy známe a kontrolovateľné.

V drsných prevádzkových podmienkach predstavuje spoľahlivosť externého napájania a častá{0}}údržba na mieste skryté náklady a riziká. Preto sme produkt navrhli tak, aby fungoval a prepínal lokálne pomocou presných princípov fyzického rozšírenia, čím sme úplne eliminovali spoliehanie sa na externé napájanie a odstránili hlavnú príčinu zlyhania ochrany v dôsledku problémov s napájaním. Jeho plne utesnená konštrukcia zároveň zaisťuje dlhodobú-stabilitu v zložitých prostrediach bez potreby-kalibrácie alebo orezávania na mieste. Prostredníctvom tejto série „bezúdržbových“{6}}bezplatných“ návrhov sa snažíme výrazne znížiť vašu-dlhodobú prevádzkovú záťaž a potenciálne riziká, vďaka čomu je bezpečnostná ochrana skutočne spoľahlivá a{8}}bezproblémová.

Naše riešenie prostredníctvom svojej základnej technológie prúdovej spojky CT prekonáva obmedzenia tepelnej zotrvačnosti tradičného monitorovania teploty oleja: dokáže vopred zaznamenať trendy nárastu teploty vinutia, keď sa náhle zvýši zaťaženie, dokonca aj predtým, ako sa výrazne zvýši teplota oleja. To umožňuje zníženú bezpečnostnú rezervu a skoršiu aktiváciu chladenia, čím sa riešia riziká prehriatia spôsobené oneskorením odozvy pri tradičných prístupoch. Okrem toho systém podporuje stupňovité riadenie chladenia na základe teplotných gradientov (vynútené/vyvážené/úsporné režimy), čím sa predchádza plytvaniu energiou pri nízkej záťaži a zároveň sa zabezpečuje dostatočná chladiaca kapacita pri veľkej záťaži. To vám umožňuje dosiahnuť proaktívnejšiu bezpečnostnú ochranu a presnejšie riadenie energie súčasne, čím sa výrazne znížia-dlhodobé prevádzkové náklady a zároveň sa zabezpečí stabilita transformátora.

Pretože zariadenie musí pracovať stabilne po dlhú dobu v náročných priemyselných prostrediach, vyrobili sme produkt s odolným krytom z hliníkovej zliatiny a vysokým krytím IP65, vďaka čomu je odolný voči prachu, vlhkosti a kontaminácii olejom. Prešiel prísnymi testami odolnosti voči napätiu 2 kV a podporuje široký vstup napájania 90-260 V, čím spĺňa základné priemyselné požiadavky na bezpečnosť a prispôsobivosť. A čo je dôležitejšie, ponúkame flexibilné prispôsobenie-či už pre teplotné rozsahy alebo dĺžky kapilár-prispôsobené vášmu konkrétnemu modelu a scenáru inštalácie. Celý tento dizajn má za cieľ poskytnúť riešenie, ktoré je nielen spoľahlivé a odolné, ale tiež sa bezproblémovo integruje do vašich existujúcich systémov, čím sa zásadne znížia dlhodobé náklady na prispôsobenie a prevádzkové riziká.

Navrhli sme pre vás flexibilné monitorovanie, ktoré kombinuje-intuitívnosť na stránke so vzdialeným digitálnym prístupom. Na-mieste veľké analógové číselníky s vysledovateľnými záznamami maximálnej teploty umožňujú kontrolným pracovníkom pochopiť stav na prvý pohľad. Na diaľku, jasné digitálne LED displeje (rozlíšenie 0,1 stupňa) a štandardná komunikácia Modbus umožňujú bezproblémovú integráciu údajov do vašich monitorovacích systémov. Ešte dôležitejšie je, že sme vytvorili viacvrstvový mechanizmus varovania pri poruchách: keď teploty prekročia limity, zariadenie súčasne spustí miestne zvukové/vizuálne alarmy a vzdialenú spätnú väzbu. To vám nielenže umožňuje sledovať zmeny teploty kedykoľvek a kdekoľvek, ale tiež umožňuje rýchlu lokalizáciu porúch a reakciu, keď sa vyskytnú anomálie. Tento presný indikátor teploty vinutia je ústredným prvkom tejto schopnosti, výrazne znižuje riziko neplánovaných prestojov a pridáva dvojitú vrstvu zabezpečenia stabilnej prevádzky.

Presnosť merania teploty vinutia dosahuje ±1,5 % FSD (Full Scale) a presnosť merania teploty oleja je ±4 stupne v rámci kritického rozsahu 40-110 stupňov s teplotným rozlíšením 0,1 stupňa, čo zaisťuje presné a dôveryhodné údaje. Bimetalové pásy prechádzajú špeciálnym tepelným spracovaním pre vynikajúcu tepelnú stabilitu a dlhodobú prevádzku bez unášania

Zariadenie prešlo testom vysokého potenciálu 2 kV AC/50 Hz (svorky k zemi), čo mu umožňuje odolávať vysokonapäťovému rušeniu generovanému prevádzkou transformátora. Je v súlade s normami EMC série IEC 61000-4, ponúka silnú odolnosť voči elektrostatickým výbojom a rýchlym elektrickým prechodovým javom, čím zabezpečuje stabilný výkon v zložitých priemyselných elektromagnetických prostrediach.

Vstavaná-jednotka konvertora prúdu (CCU) podporuje vstupný signál PT100 RTD a vydáva dva štandardné 4{4}}20mA signály, čo umožňuje súčasné pripojenie k miestnym indikátorom, vzdialenému monitorovaniu a riadiacim systémom. Spínacie kontakty sú bezpotenciálové- (suché kontakty) s menovitým napätím 5A@250V AC a sú schopné priamo napájať chladiace zariadenie so stredným{8}}až vysokým výkonom bez potreby dodatočného zosilnenia relé.

Kryt zariadenia má krytie IP65 a senzor má krytie IP55. Funguje v rozsahu okolitej teploty od -20 stupňov do 70 stupňov . Prešiel viacerými testami spoľahlivosti-vrátane nízkej teploty (0 stupňov), suchého tepla (70 stupňov) a vibrácií (10-55 Hz)-v súlade so sériou noriem IEC 60068 a je vhodný do náročných podmienok, ako sú vonkajšie, vysokoteplotné a prašné prostredie.
